보통급, 상급, 정밀급 3단계로 구분한다. 블록과 레일 조합 치수 이며 해당등급의 최대오차입니다.( Unit : ㎛ )

  정도등급
N (보통급) H (상급) P (정밀급)
높이 H의 치수 허용차 ±40 ±20 ±10
폭 W2 의 치수 허용차 ±40 ±25 ±15
높이 H의 상호차 30 15 7
폭 W2 의 상호차 30 20 10

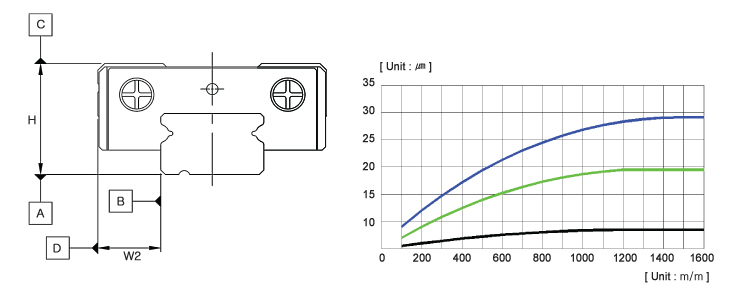

A면에 대한 C면의 주행평행도 △C
B면에 대한 D면의 주행평행도 △D

Accuracy class
