微型直线导轨
SJ (标准型),
SJL (加长型)
SJW (加宽型),
SJWL (加宽加长型)
SJ (标准型下锁式),
SJW (加宽型下锁式)
SJU/SJUL (标准型/
加长型有限行程),
SJWU/SJWUL (加宽型/
加宽加长型有限行程)
  • 主页 > 产品展示 > 微型直线导轨
  • 微型直线导轨
  • SJSJ
  • SJU/SJULSJW

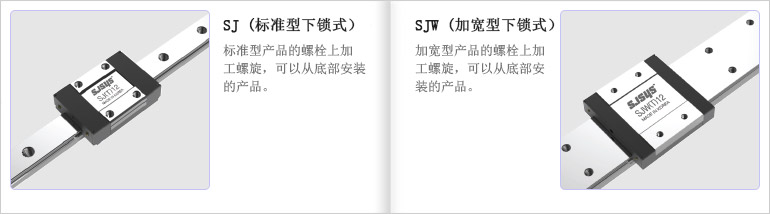

SJ (标准型下锁式), SJW (加宽型下锁式)

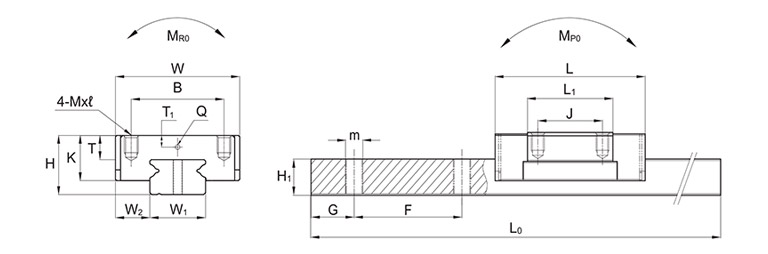

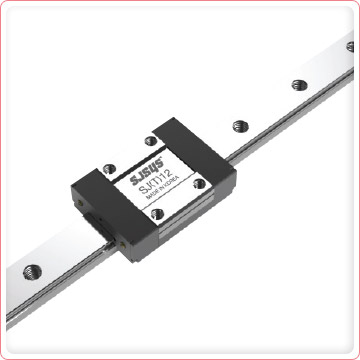

SJ (Standard Tap type), SJL (Wide Tap type)

SJ (Standard Tap type), SJL (Wide Tap type)

型号规格 组合尺寸 滑块尺寸
H E W2 W L B x J M x l L1 T K T1 Q
SJ 5 6 1.5 3.5 12 16.9 8x- M2x1.5 8.8 - 4.5 0.8 -
SJ 7 8 1.5 5 17 22.9 12x8 M2x2.5 13.5 3.3 6.5 1.6 Φ 1
SJL 7 32.4 12x13 23
SJ 9 10 2.2 5.5 20 30.4 15x10 M3x3 17.8 4.5 7.8 2.3 Φ 1
SJL 9 40.8 15x16 28.2
SJ 12 13 3 7.5 27 35 20x15 M3x3.5 19.8 5.5 10 2.7 Φ 1
SJL 12 47.6 20x20 32.4
SJ 15 16 4 8.5 32 43 25x20 M3x4 25.4 6.5 12 3.1 Φ 1
SJL 15 58.8 25x25 41.2
型号规格 滑轨尺寸 额定负荷 额定力矩 重量
W1 H1 F m G 标准最
大尺寸		 动负荷(C)
N		 动负荷(C0)
N		 MR0
N·m		 MP0
N·m		 MY0
N·m		 滑块
kg		 滑轨
kg/m
SJ 5 5 4 15 2 5 295 320 590 0.15 0.22 0.22 0.003 0.14
SJ 7 7 4.7 15 3 5 490 880 1370 0.3 0.3 0.5 0.010 0.23
SJL 7 1590 2500 0.8 0.8 0.9 0.015
SJ 9 9 5.5 20 4 7.5 1195 1420 2900 1.06 0.52 0.52 0.013 0.32
SJL 9 2597 3920 1.87 1.79 1.79 0.023
SJ 12 12 7.5 25 4 10 1195 2460 3626 1.5 0.82 0.89 0.029 0.59
SJL 12 4214 6566 2.72 2.45 2.66 0.043
SJ 15 15 9.5 40 4 15 1190 4018 5978 3.80 1.68 1.83 0.052 0.99
SJL 15 7154 10682 5.41 5.03 5.46 0.079

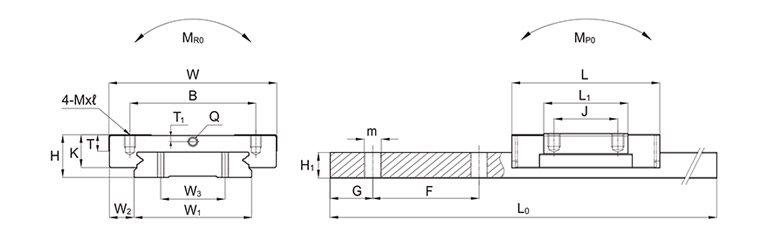

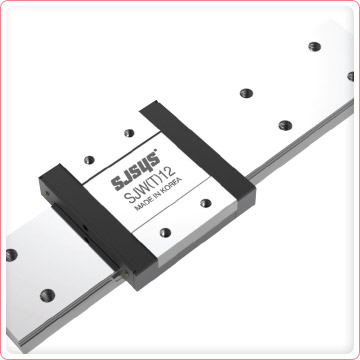

SJ (Standard Tap type), SJL (Wide Tap type)

型号规格 组合尺寸 滑块尺寸
H E W2 W L B x J M x l L1 T K T1 Q
SJW 7 9 1.9 5.5 25 31.2 19x10 M3x3 21 3.8 7.1 1.85 Φ 1
SJWL 7 41 19x19 30.8
SJW 9 12 3.7 6 30 42.3 21x12 M3x3 27 4.5 8.3 3.1 Φ 1
SJWL 9 50.3 23x24 35
SJW 12 14 4 8 40 48.4 28x15 M3x3.5 30.9 5.5 10 2.4 Φ 1
SJWL 12 59.5 28x28 42
SJW 15 16 3.7 9 60 57.5 45x20 M4x4.5 38.9 6.5 12.3 2.6 Φ 2.7
SJWL 15 73.4 45x35 54.8
型号规格 滑轨尺寸 额定负荷 额定力矩 重量
W1 H1 W3 F m G 标准最
大尺寸		 静负荷(C)
N		 静负荷(C0)
N		 MR0
N·m		 MP0
N·m		 MY0
N·m		 滑块
kg		 滑轨
kg/m
SJW 7 14 5.2 - 30 4 10 1190 1400 2100 1.6 0.73 0.73 0.02 0.51
SJWL 7 1800 3200 2.39 1.58 1.58 0.03
SJW 9 18 7.5 - 30 4 10 1190 2450 3920 3.67 1.66 1.66 0.03 0.99
SJWL 9 3520 5370 4.94 3.10 3.10 0.05
SJW 12 24 8.5 - 40 5 15 1190 4020 6080 4.86 1.75 1.9 0.05 1.42
SJWL 12 5960 9210 9.1 4.73 5.93 0.043
SJW 15 42 9.5 23 40 5 15 1190 6660 9800 13.97 3.6 3.9 0.12 2.93
SJWL 15 9910 14900 25.5 9.73 11.0 0.21
